鉅大鋰電 | 點擊量：0次 | 2011年03月24日
鋰電池為什么要加保護板才能用?
保護板的功能主要是對充電電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個動力電池電路系統性能起著重要的作用。（如：鋰電池一般由電芯、保護板、外殼組成、例如手機電池）
MOS管：在保護板電路中主要起開關作用
1）鍍金保護板—簡稱金板
五金保護板
普通鍍金保護板
鍍厚金保護板
沉金保護板
無鉛錫板
3）多節保護板
1）A級市場（ 40KK/M ）
注：A級市場的保護IC主要的生產商有精工、理光、美之美；MOSFET
主要的生產商有三洋、AO；
MOSFET主要的生產商有珠海南科、黑森林、金微科；
保護板的主要功能
1）過充保護功能：
過充保護功能是指在達到某個電壓(以下稱為過充電檢測電壓)時，禁止由充電器繼續充電。 即，將控制過充的MOS管進入關斷狀態，停止充電。2）過放保護功能：
過放電保護功能是在電池的電壓變低時，停止對負載放電。將控制過放的 MOS管進入關斷狀態，禁止其放電。該過程正好與過充電檢測時的動作相反。3）過流保護功能：
過電流保護功能是在消耗大電流時停止對負載的放電，此功能的目的在于保 護電池及MOS管，確保電池在工作狀態下的安全性。過電流檢測之后，電池與負載脫離后將恢復到常態，可以再充電或放電。4）短路保護功能：短路保護原理同 3）注：
保護 IC： 是保護芯片的核心。通過取樣電池電壓進行判斷，發出各種指令控制 MOS管，對電芯進行管理。
MOS管：在保護板電路中主要起開關作用
MOS管：在保護板電路中主要起開關作用

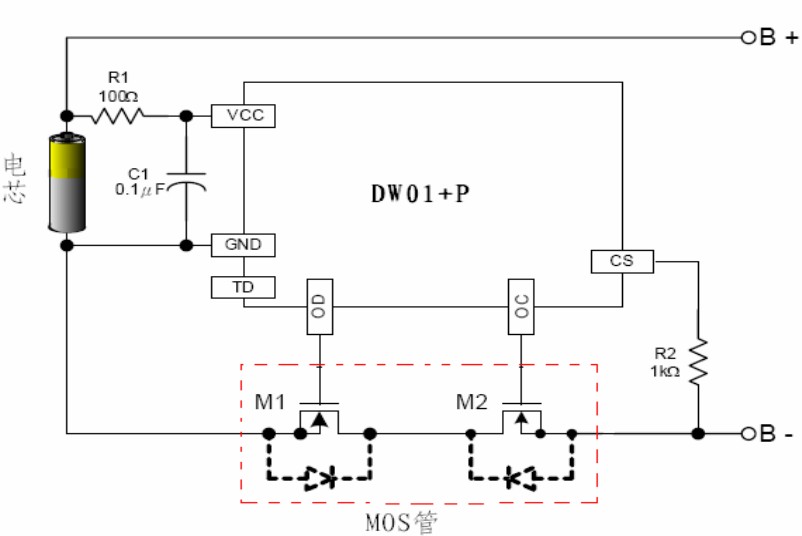

典型的保護板電路
以單節保護板電路（DW01+P）為例：
保護板的分類
1、按材料分類1）鍍金保護板—簡稱金板
五金保護板
普通鍍金保護板
鍍厚金保護板
沉金保護板
2）鍍錫保護板—簡稱錫板
普通錫板無鉛錫板
2、按電池分類
1）單節保護板
2）雙節保護板3）多節保護板
保護板的市場容量
全球市場容量約100KK/M1）A級市場（ 40KK/M ）
注：A級市場的保護IC主要的生產商有精工、理光、美之美；MOSFET
主要的生產商有三洋、AO；
2）B級市場（ 40KK/M ）
注： B級市場的保護IC主要的生產商有富晶、新德、中星微；MOSFET主要的生產商有三合微、華瑞、南海、喧昶、茂達；3）C級市場（20KK/M ）
注： C級市場的保護IC主要的生產商有士蘭、黑森林、金微科；MOSFET主要的生產商有珠海南科、黑森林、金微科；
